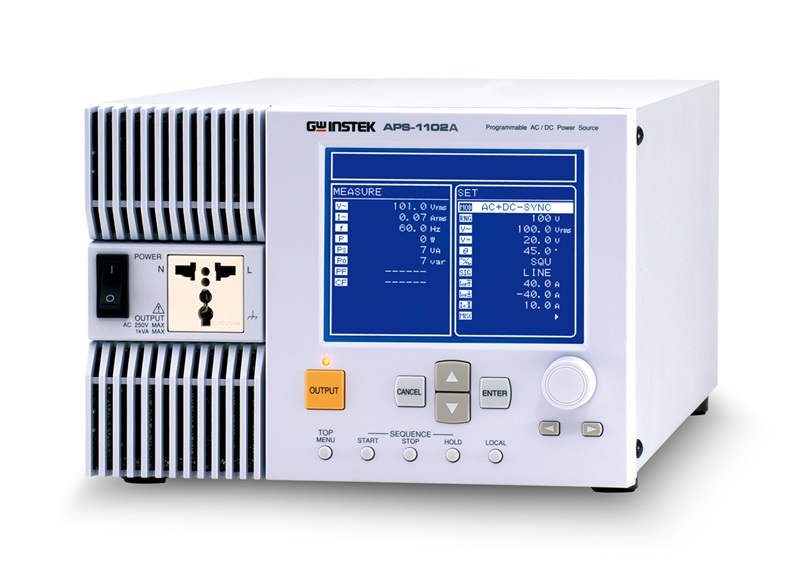

APS-1102A는 임의파형 출력이 가능한 AC/DC 전원공급기 입니다. PC 프로그램을 통해 임의파형 편집이 가능하여 다양한 형태의 전원 상태(주파수/전압 스윕, 전압 과도변화, 노이즈 등)를 시뮬레이션 할 수 있습니다. 동급사양 경쟁사 기종 비교 구분 굿윌 APS-1102A K社 경쟁 제품 출력 모드 AC 1kVA 1kVA DC 1kW 0.8kW 100V 범위 200V 범위 100V 범위 200V 범위 출력 전압 AC 0~155Vrms 0~310Vrms 1~135Vrms 2~270Vrms DC -220~+220V -440~+440V 1.4~190V 28~380V 정확도(AC) ±(0.5%+0.6Vrms) ±(0.5%+1.2Vrms) ±(1%+0.6Vrms) ±(1%+1.2Vrms) 임의 파형 지원 미지원 최대 출력 전류 AC 10A 5A 10A 5A DC 10A 5A 8A 4A 최대 피크 전류 40A 20A 30A 15A 주파수 범위 1.0~550.0Hz 40~500Hz 정확도 100ppm 200ppm 제품 가격 APS-1102A < K社 제품 임의 파형 출력 다양한 파형을 PC 프로그램을 통해 편집한 후 USB 인터페이스를 통해 APS-1102A로 보내 출력할 수 있습니다. APS-1102A 내부의 16개 메모리(각 4k 워드 길이)에 편집된 파형을 저장할 수 있습니다. 외부 신호의 증폭 출력 / 외부 신호 동기화 출력 외부 신호를 EXT SIG IN/EXT SYNC IN 단자로 입력 받아 증폭하여 출력할 수 있습니다. 또한 외부 신호의 주파수(40Hz~500Hz)에 동기화되어 출력이 가능합니다. 전력 측정 기능 APS-1102A는 간단한 파워 미터 기능을 제공합니다. 다음 항목들의 측정이 가능합니다. * 전압 (RMS, Average DC, Peak), 전류 (RMS, Average DC, Peak, Peak hold)* 피상전력(Apparent Power), 유효전력(Effective Power), 무효전력(Reactive Power)* 역율(Power Factor), 파고율(Crest Factor) * 고조파 전류 (50/60Hz 기본파 전류 및 40번째 고조파 전류까지 측정 가능) <기본 측정 화면> <고조파 전류 측정 화면> 시퀀스 동작 기능 APS-1102A는 총 255 단계를 갖는 시퀀스 프로그램 기능을 제공합니다. DC, 정현파, 구형파, 내부 메모리에 저장된 16개의 임의파형을 시퀀스의 개별 단계로 사용할 수 있습니다. <시퀀스 프로그램 화면> <시퀀스 타이밍 예> 돌입(Inrush) 전류 측정 및 돌입 전류 제한 기능 A커패시터 타입 정류기를 갖는 전자 장치의 경우 장비 전원이 켜지는 순간 정격 전류보다 큰 돌입 전류가 전원 라인을 통해 흐를 수 있습니다. <돌입 전류 예>전기 드릴 전원(정격 100 V AC/380 W)이 켜진 직후의 전류 측정 전원이 켜지는 순간 정격 전류 3.8A보다 4배 정도 큰 15Apeak 전류가 흐릅니다. 정격 전류보다 훨씬 큰 돌입전류는 장비에 영향을 줄 수 있기에 제한되어야 합니다. APS-1102A는 정격 전류의 4배 이상의 전류를 돌입 전류로 판단하여 측정합니다. 또한 최대 출력 전류 설정이 가능하여 돌입전류 발생을 제한할 수 있습니다. <돌입 전류 측정 화면> PC 프로그램 지원 데이터 로깅, 시퀀스 편집 및 실행, 임의파형 편집 및 전송, 장비 원격 제어를 할 수 있는 APS-1102A 전용 PC 프로그램을 제공합니다. <데이터 로깅> <시퀀스 편집> <임의 파형 편집> <원격 제어>
